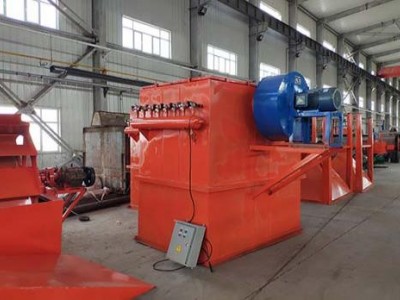

【产品介绍】：MC—Ⅱ型脉冲袋式除尘器是在MC—Ⅰ型的基础上，改进的新型_脉冲袋式除尘器。为了进一步完善MC—Ⅰ型脉冲袋式除尘器，将原图进行了修改，改后的MC—Ⅱ型脉冲袋式除尘器保留了MC—Ⅰ型的净化效率高、处理气体能力大、性能稳定、操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气源压力低的问题。

一、mc脉冲袋式除尘器概述：

    MC—Ⅱ型脉冲袋式除尘器是在MC—Ⅰ型的基础上，改进的新型_脉冲袋式除尘器。为了进一步完善MC—Ⅰ型脉冲袋式除尘器，将原图进行了修改，改后的MC—Ⅱ型脉冲袋式除尘器保留了MC—Ⅰ型的净化效率高、处理气体能力大、性能稳定、操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气源压力低的问题。

    MC—Ⅱ型脉冲袋式除尘器，在原Ⅰ型的基础上有了很大改进，在结构上比较_合理，喷吹压力较低，清灰效果好，维修工作量小，是目前较理想的脉冲袋式除尘器。

二、MC—Ⅱ型脉冲袋式除尘器的特点和结构原理：

（一）mc脉冲袋式除尘器特点：

    1.MC—Ⅱ型脉冲袋式除尘器在保留了原MC—Ⅰ型除尘器优点的基础上，采用了低阻力的QMF—20P型脉冲阀，使除尘器的控制系统和过滤袋等的寿命比MC—Ⅰ型延长一倍以上，减少了维修工作量。

    2.清灰用压缩空气从原来的5—7公斤/厘米2压力，降到现在的3公斤/厘米2压力，但清灰效果仍可达到5—7公斤/厘米2压力的效果，从而扩大了使用范围。

    3.由于结构上的改进，增强了设备的严密性，漏风量能够低于10%，进一步提高了产品质量。

    4.改革了揭盖装置，滤袋固定方法，为设备检修和维护_了劳动条件。

    5.喷吹装置增加了防护罩，盖板结构采用了防雨措施，使除尘器在露天放置不需另设防雨棚，减少了建设投资。

    6.清灰部分原来搅龙去掉，装置了YJD系列型自动回转排灰阀组合关风器。扩大了清灰使用效果，减少了维修，封密严排灰快。

（二）mc脉冲布袋除尘器结构原理：

    MC—Ⅱ型脉冲袋式除尘器的基本结构如图1所示，它主要由五部分组成。

    1.上箱体：由可掀起的盖板和出风口组成；

    2.中箱体：由多孔板、滤袋装置和文氏管组成；

    3.下箱体：由进风口、灰斗和检查门组成；

    4.排灰系统：由减速装置和输灰、排灰装置组成；

    5.喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成；

    6.控制仪表采用JMK—2型脉冲控制仪，WMK脉冲无触点控制仪。

布袋除尘器技术参数：
