MD(DM)型耐磨矿用多级泵

• 流量范围：Q-3.75~840m3/h

• 扬程范围：H=19~1400m

• 输送温度：低于80℃ 微量颗粒

• 进口压力：H=19~1400m

• 密封形式：填料密封、机械密封

• 水泵材质：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

        MD(DM)型耐磨矿用多级泵该系列泵系卧式单吸多级分段式离心泵，采用了高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点，已通过IS09001∶2016质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。

       主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

    水泵结构特点

       是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：

       1、定子部分

       主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上

       2、转子部件

       主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。

       为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

       3、平衡机构

       采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

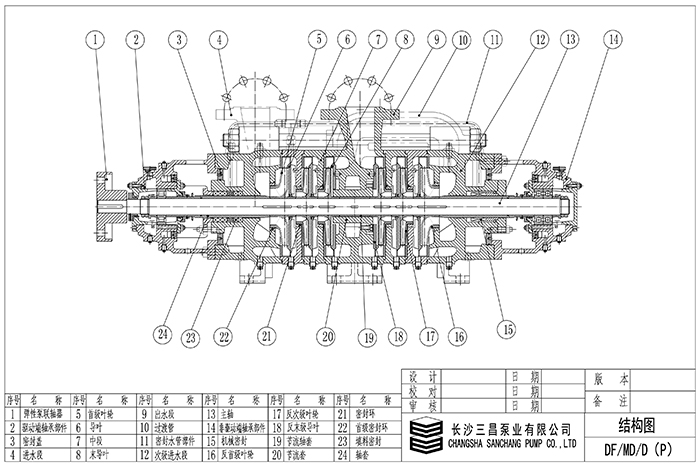

 MD(DM)型耐磨矿用多级泵结构图

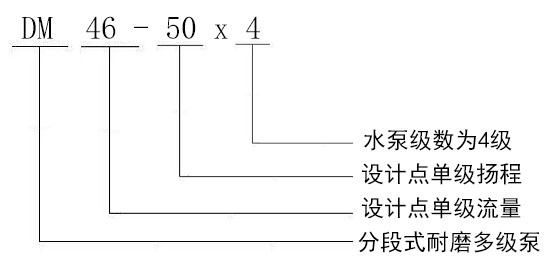

    型号说明

       例：DM46-50—4

       DM—耐磨多级离心泵

       46—设计点流量为46m3/h

       50—设计点单级扬程为50m

       4—级数为4级

       例：100MD16X3

       100—泵吸入口直径为100mm

       MD—耐磨多级离心泵

       16—泵设计点单级扬程为16m

       3—级数为3级
