矿用热释光控自动洒水降尘装置

 ZPR127矿用热释光控自动洒水降尘装置（以下简称装置），由ZP-127Z矿用自动洒水降尘装置主控箱（以下简称主控箱）， ZP-5R矿用自动洒水降尘装置用热释光控传感器热释传感器（以下简称传感器），以及执行器矿用防爆电磁阀等组成。主要用于煤矿井下运输大巷粉尘作业场所。通过自动喷雾或洒水，不仅降尘除尘、净化空气，同时能吸收一定的有害气体，降低甲烷浓度和环境温度。它是改善和治理粉尘作业环境，防治粉尘危害的安全管理设备。

1  主要技术参数

1.1  ZP-127Z矿用自动洒水降尘装置主控箱

a)   输入电压：127VAC；

b)   电压波动范围：标称值的80%～120%；

c)   输入控制信号：（1.8～9.0）V；

d)   输出电压偏离值：额定输出值的±5%；

e)   本安输出：9V/123mA；

最高输入电压Um：152V；

最高输出电压Uo：10.1V；

最高输出电流Io：126.0mA；

最大外部电感Lo：3.0mH；

最大外部电容Co：71uF；

f)   尺寸：351 mm×180 mm×100 mm。

g)        重量：≤8.4㎏。

1.2  ZP-5R矿用自动洒水降尘装置用热释光控传感器热释传感器

工作电压：5V±0.5V DC（本安电源）

工作电流: ≤20mA

输入信号：人体释放的特定波长的红外光

输出信号：在不小于5米的距离，传感器接收到人体释放的热释信号时，输出（2～5）V DC的电压信号；传感器未接收到人体释放的热释信号时，输出≤0.5V DC的电压信号。

尺寸：110 mm×91 mm×67mm

重量：≤0.8㎏。

1.3  DF4/6矿用防爆电磁阀

a)   输入电压：127V AC；

b)   电压变化适应范围：额定电压标称值的80%～120%；

c)   功率消耗：≤28W；

d)   水压适应范围：（0.2～6.0）MPa。

2   工作原理

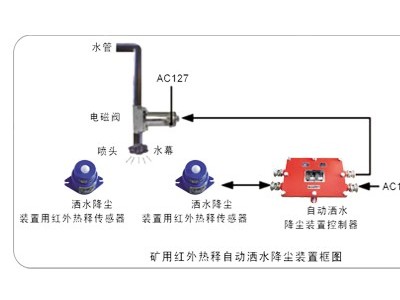

该装置主要由主控箱、传感器和执行器组成（装置的组成见附录A）。主控箱主要起信号处理、控制和提供传感器电源的作用。传感器检测到的信号，送主控箱处理，然后由执行机构进行洒水除尘。
